В данной статье я постараюсь описать и выложить чертежи сделанного мной переднего адаптера к мотоблоку Нева МБ-2.

Изготовление передней балки:

Передняя балка изготовлена на основе задних ступиц автомобиля Ока, крестовин карданов сельхоз. машин.

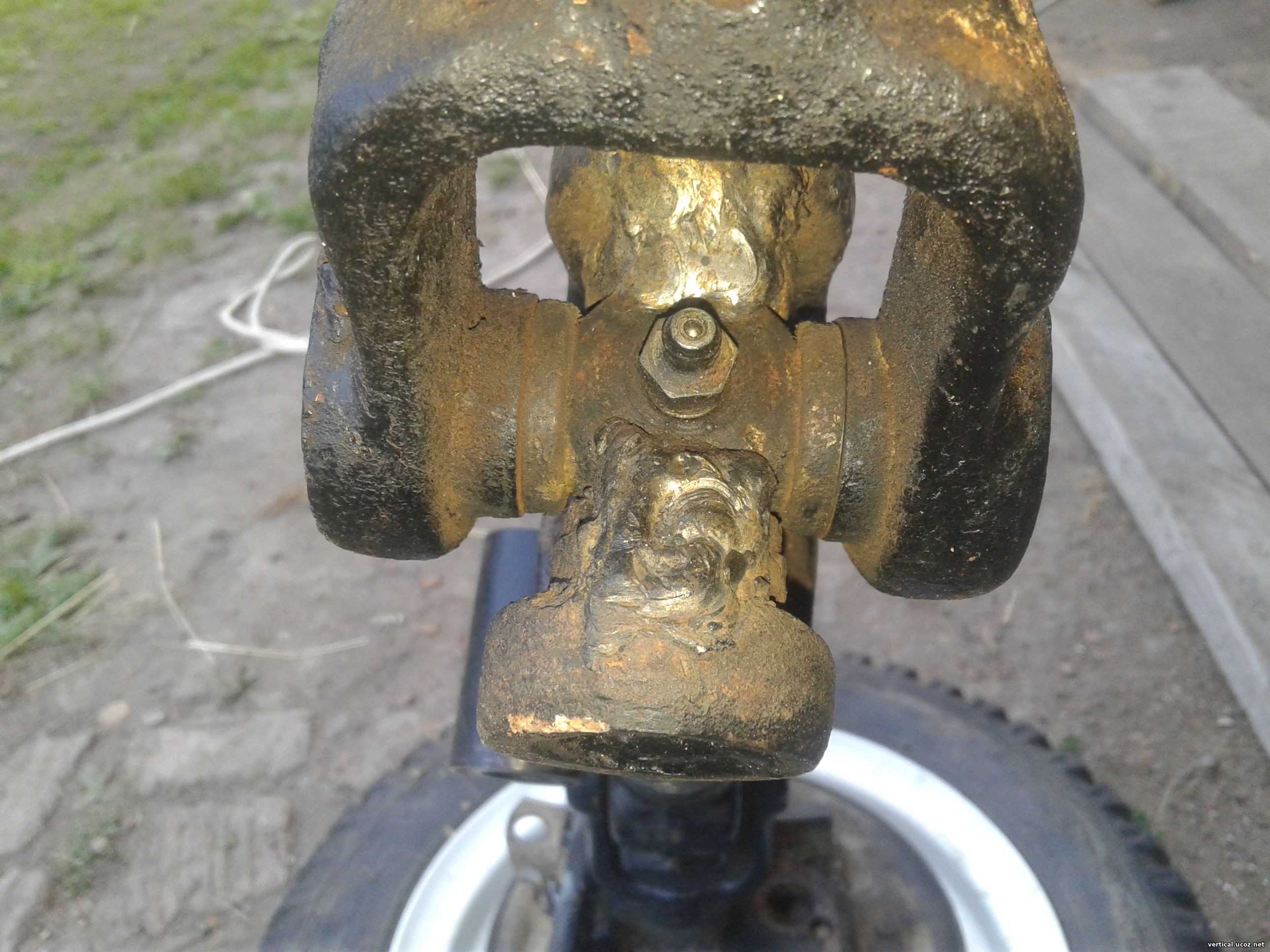

Одна плоскость поворота крестовин зафиксирована. Крестовины проточены болгаркой до осей и хорошо проваренны:

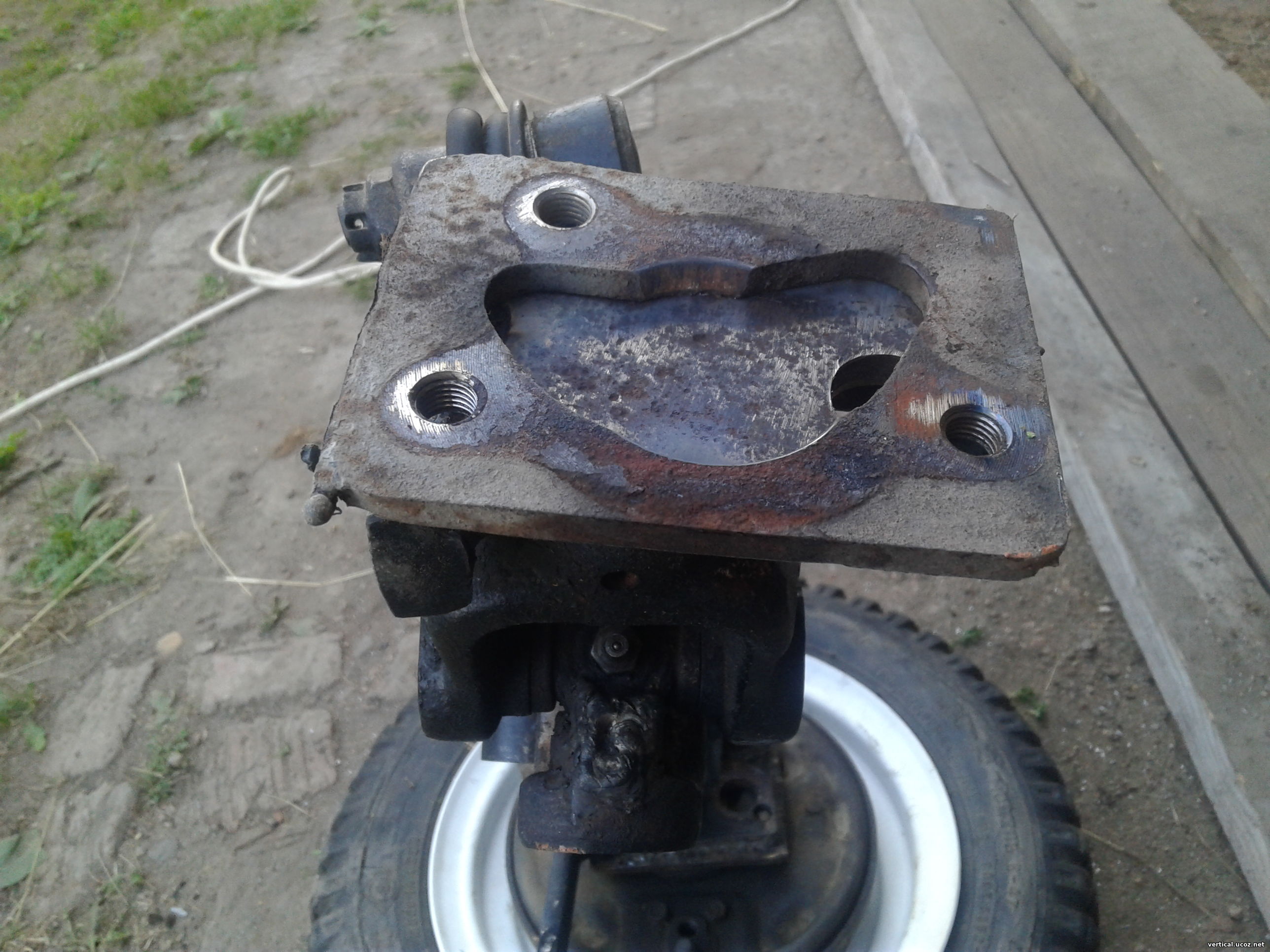

С балки Оки спилены пластины и преваренны к пластине, которая в свою очередь приваренна к корпусу крестовины:

Приваренны сошки рулевого управления и крепления тормозных шлангов:

Устройство тормозов видно на рисунке. в качестве главного тормозного цилиндра использован главный цилиндр сцепления от автомобиля Москвич. тормозные трубки от Лады 08-10. Для соединения с главным цилиндром  на конец тормозной трубки Лады припаян конец трубки от Москвича. Для надежности соединения была нарезана резьба в месте соединения трубок, облуженно  и скручено в разогретом до температуры плавления олова виде.

Вот видео сборки:

Балка с гидравлическими тормозами на передний адаптер мотоблока.

Смотреть на RuTube

Смотреть на YouTube

Передний адаптер к мотоблоку Нева мб-2

Чертежи можно посмотреть в статье: Рама переднего адаптера мотоблока Нева, чертежи
